电波暗室吸波屏蔽禁区测试
2023-02-25 12:31:32

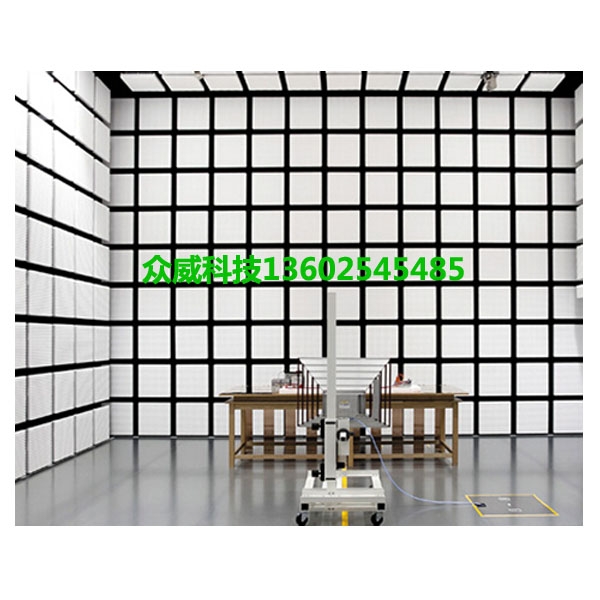

1电波暗室分为电波暗室（又称半波暗室），微波暗室（又称全波暗室），雷达防真测试暗室。
2主要用途
电波暗室主要用于辐射无线电骚扰（EMI）和辐射敏感度（EMS）测量，电波暗室的尺寸和射频吸波材料的选用主要由受试设备（EUT）的外行尺寸和测试要求确定，分1m法、3m法或10m法。根据具体使用要求还可定制各种非标暗室。
3性能指标
频率范围：30MHz～18GHz
（一）吸波材料反射损耗：30MHz～18GHz≥15dB
（吸波材料采用复合吸波材料，即锥形含碳海绵吸波材料粘贴在铁氧体上）
（二）屏蔽室屏蔽性能
磁场 14KHz≥75dB
150KHz≥100dB
电场 200KHz～50MHz≥110dB
平面波50MHz～1GHz≥100dB
微波1GHz～10GHz≥100dB10GHz～18GHz≥90dB
测试方法按GB12190-90标准
（三）归一化场地衰减±4dB，场均匀性0～6dB，符合GJB2926-97标准。
4组成结构
（一）屏蔽室：
屏蔽室由屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器等组成。根据用户要求，屏蔽壳体可采用焊接式或拼装式结构均可。
（二）吸波材料：
1.单层铁氧体片：工作频率范围30MHz～1000MHz。

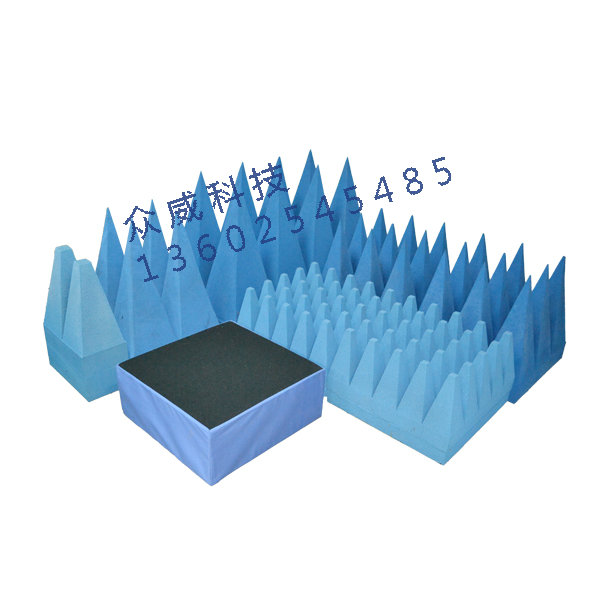

2.锥形含碳海绵吸波材料：锥形含碳海绵吸波材料是由聚氨脂泡沫塑料在碳胶溶液中渗透而成，具有较好的阻燃特性。
5主要用途
电波暗室用于模拟开阔场。同时用于辐射无线电骚扰（EMI）和辐射敏感度（EMS）测量，电波暗室的尺寸和射频吸波材料的选用主要由受试设备
（EUT）的外行尺寸和测试要求确定，分1m法、3m法或10m法。
